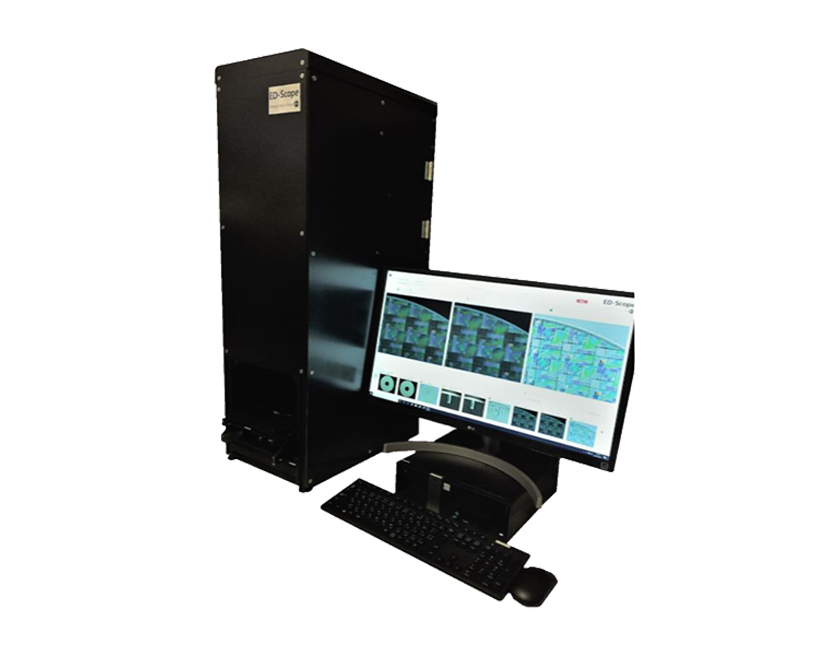

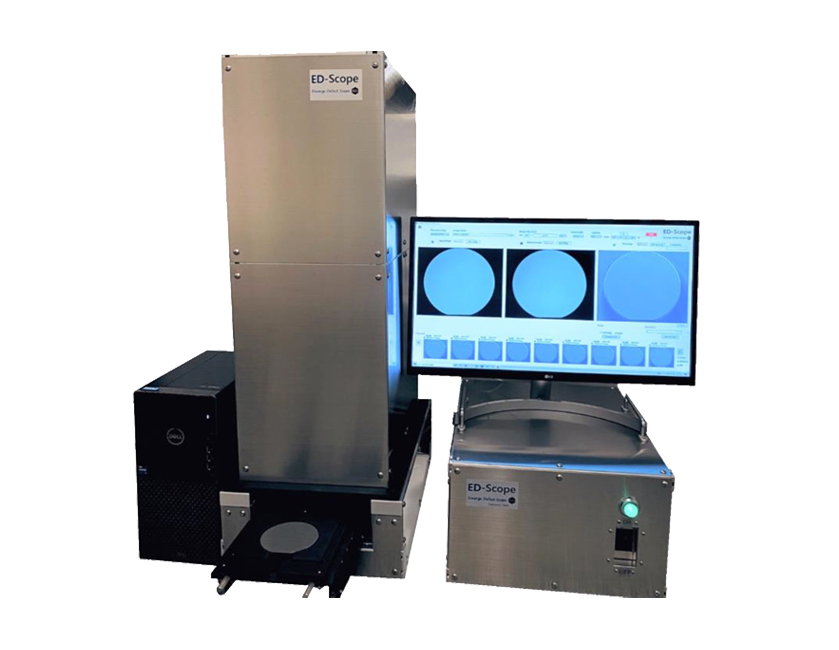

我們很榮幸的向您介紹“ED-Scope系列表面/內部缺陷檢測裝置(ED機)”,主要用于各種透光或者不透光的半導體晶圓缺陷檢測。
根據獨自的光學技術、照明技術和圖像處理技術,ED機將正常難以確認的缺陷,用映像清楚地可視化,可以在更廣闊的視野中看到一般檢測下看不見的缺陷。
深度Z方向可達納米水平,同時檢測結果可進行宏觀觀察,快速檢測/確認被測物體的nano缺陷。
半導體、化合物半導體(Si、SiC、GaAs、Ga2O3、InP、GaN、LiTaO3等),半導體加工品(貼合晶圓、沉積晶圓、晶圓光刻等),在晶圓表面膜或基體上產生的缺陷(劃痕、裂紋、凹痕、水印、切割痕、滑移線、空洞、異物等),通過ED技術,可以直觀的用液晶顯示器進行目視檢查、評估。
并且通過ED技術對晶圓的缺陷位置、缺陷尺寸、全貌等數據進行細無巨細的記錄,同時可以方便的進行數字化管理。成為了精度非常高的一站式自動分析檢查設備。
玻璃、水晶、藍寶石等表面殘留的納米級別的微細研磨痕、橘皮、劃痕以及內部的微細的脈理、結晶缺陷等,也可以通過目視進行檢查、評估。對表面粗糙度的管理記錄、拋光條件的設定改善、蒸鍍后的成品率提高有著巨大的幫助。
此外,通過連接自動搬運系統機器人(選配項,對應潔凈室安裝),可實現工廠內的無人自動分析檢測。
《設備規格》
● 檢測方式:反射式&折射式
● USB相機:500萬像素彩色
● 感光調整功能:8段可切換
● ED處理自動化裝置(PC自動控制)
● ED處理自動化軟件
● 視野范圍:Φ136(H)×115(V)~34(H)×28(V)mm
● 1個視野處理時間:約10秒
● 白色LED: 3W
● 設備尺寸:300(W)×470(D)×900(H)mm

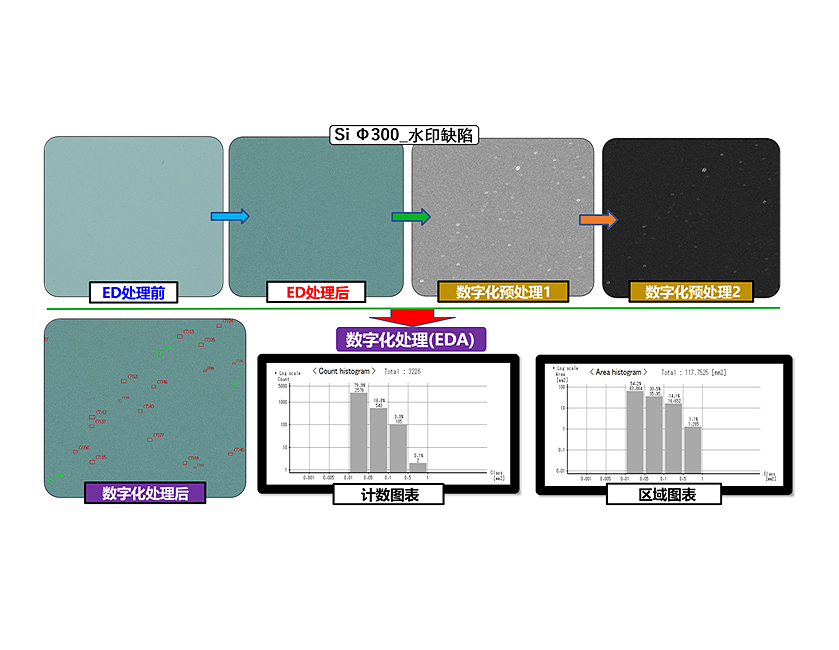

★ 復合立體化圖像處理(ED處理)
★ 缺陷提取處理(EDX處理)
★ 數字化處理(EDA處理)
